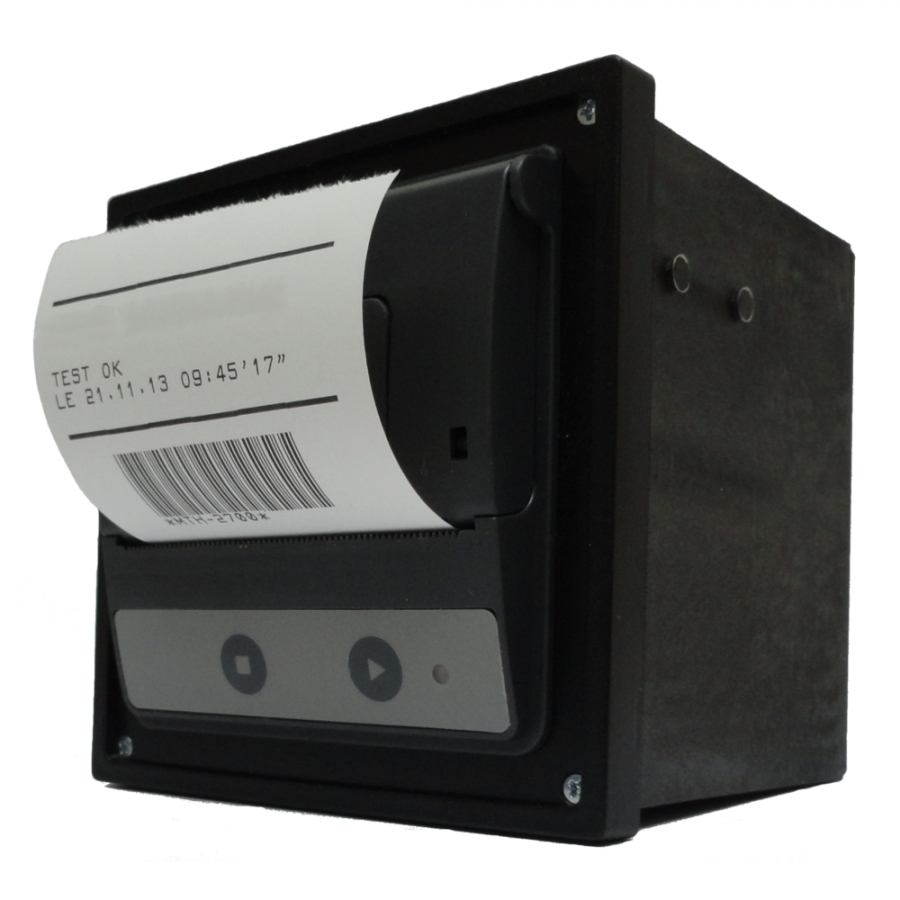

La petite taille de cette imprimante implique une petite dimension du rouleau de papier. Egalement, le changement du papier a été optimisé pour être enfantin : il suffit d’ouvrir le capot, de déposer le rouleau et de refermer le capot.
Note : Ce modèle existe aussi avec un boîtier plastique ABS gris foncé (MTH-2500 ).
Caractéristiques
- Miniature
- Economique
- Boîter DIN 96x96, fixation par étriers fournis
- Profondeur 85 mm
- Tête d'impression Easyload ELM-208
- Module d'impression Easyload
- Réserve papier profondeur 31 mm
- 8Ko de mémoire Flash pour téléchargement d'un logo
- Impression du logo par la liaison ou par fermeture d'un contact sec
- 24 ou 42 caractères par ligne selon les polices installées
- 2 polices différentes re-téléchargeables
- Liaisons selon le modèle
- Série RS232C
- USB 2.0, Classe imprimante
- Parallèle Centronics
- Ethernet Raw TCP/IP (pour l'impression sur le réseau depuis un ordinateur via un pilote)
- Ethernet Modbus over TCP (pour l'impression depuis un automate Modbus)
- RS422/RS485 (En réception seulement) ou RS422 avec le protocole Modbus over serial (RTU)
- Alimentation 5V DC, 9-40V DC ou 230 VAC
- Configuration par la liaison ou par menu imprimé
Langages
- MTH: Langage propriétaire Andig
- Impression en mode courbe graphique (positionnement de points sur la ligne)
- Impression ligne graphique avec compression graphique
- Option : Horloge temps réel pour horodatage
- Possibilité de changement automatique heure d'hiver / heure d'été
- Date Stamp: Ajout automatique de la date et de l'heure à vos messages textes
- PCL Raw : Interprétation partielle du langage PCL3 (HP) en graphique brut. Permet d'utiliser les pilotes HP de la plupart des automates.
- Compressions supportées : No compression, Run Length, Tiff4, Delta Row
- Réduction horizontale et verticale paramétrable pour adapter le graphique à la largeur du papier
- EPS24 Lite: Interprétation très partielle du langage Epson
- Ne convient pas pour émuler une imprimante Epson
- Ce mode est réservé à certains clients pour résoudre des besoins spécifiques
- Hexa: Impression des données reçues sans interprétation sous forme valeurs hexadécimales
- Ce mode sert au déverminage des liaisons informatiques
- Il permet aussi d'analyser les trames émises par l'émetteur
Chargement du papier
L’insertion d’un rouleau de papier dans une imprimante miniature est généralement reconnue comme étant une opération délicate. Une conception résolument moderne a permis de résoudre définitivement ce problème. En effet, il suffit d'ouvrir le capot et d'y déposer le rouleau.
Accessoires
| Cordons | |||
|---|---|---|---|
| DKM-243-V | pour MTH-2723 et MTH-2721 | Cordon RS232C pour ordinateur (Sub-D9-F / Sub-D9-M) | Shortform DKM-243-V (Fr) |
| DKA-134 | pour MTH-2743 et MTH-2741 | Cordon parallèle, long 2 m (Sub-D25-F / Sub-D25-M) | |
| DK-USB-AA-1.80 | pour MTH-2763 et MTH-2761 | Cordon USB, long 1m80 (fiches A Mâle-Mâle) | |
| Papier | |||
|---|---|---|---|
| MPA-TH-57-31-1 | Rouleau de papier thermique (largeur 57 mm, diamètre 31 mm) | ||
Documentation
Manuel technique MTH-2500, MTH-2700 & MTH-3500 (Fr)
AN138: Connexion d'une imprimante Andig en Ethernet TCP/IP (En)
(pour l'impression sur le réseau depuis un ordinateur via un pilote)
AN145: Connexion d'une imprimante Andig USB sur un terminal SIEMENS (Fr)
AN157: Connexion d'une imprimante Andig en Modbus over TCP (Fr)
(pour l'impression depuis un automate Modbus)
Drivers Windows XP, 2000, Vista, 7, 8, 8.1,10 (32/64 bits) "non signés"
