Généralités
Le comptage des impulsions s'effectue sur une entrée optocouplée avec une fréquence maximale de 10kHz.
La remise à zéro du totalisateur est effectuée par le signal RAZ. La plage de comptage va jusqu'à 1 048 575 (0x0FFFFF).
L'impression est déclenchée :
- par l'activation du signal PRINT (qui peut être un bouton poussoir, la sortie 24v d'un matériel distant)
OU
- par le timer interne (pour le suivi d'un débit en fonction du temps par exemple)
Les messages imprimés sont pré-programmés en mémoire Flash et librement modifiables par l'utilisateur grâce au logiciel P208.
Une fonction de mise en forme permet de convertir la valeur décomptée
- Conversion du type a*X + b avec a et b des entiers signés
- a entre -2000 et +2000
- b entre -32768 et 32767
- Décalage de puissance de 10 entre 10E+6 à 10E-6
- Choix du nombre de caractères (de 0 à 24) avec alignement à droite (nombre positif) ou à gauche (nombre négatif)
- Choix du nombre de décimales (de 0 à 6)
On peut par exemple convertir :
- des millilitres comptés en litres avec a=1, b=0, 10E-3 et 3 décimales:
54318 s'imprimera 54.318 - des litres comptés en gallons américains avec a=264, b=0, 10E-3 et 3 décimales:
54318 s'imprimera 14339.952
Il est décliné en 2 versions d'alimentation :
- MCS-4562 (alimentation 230VAC)
- MCS-4563 (9 à 40VDC).

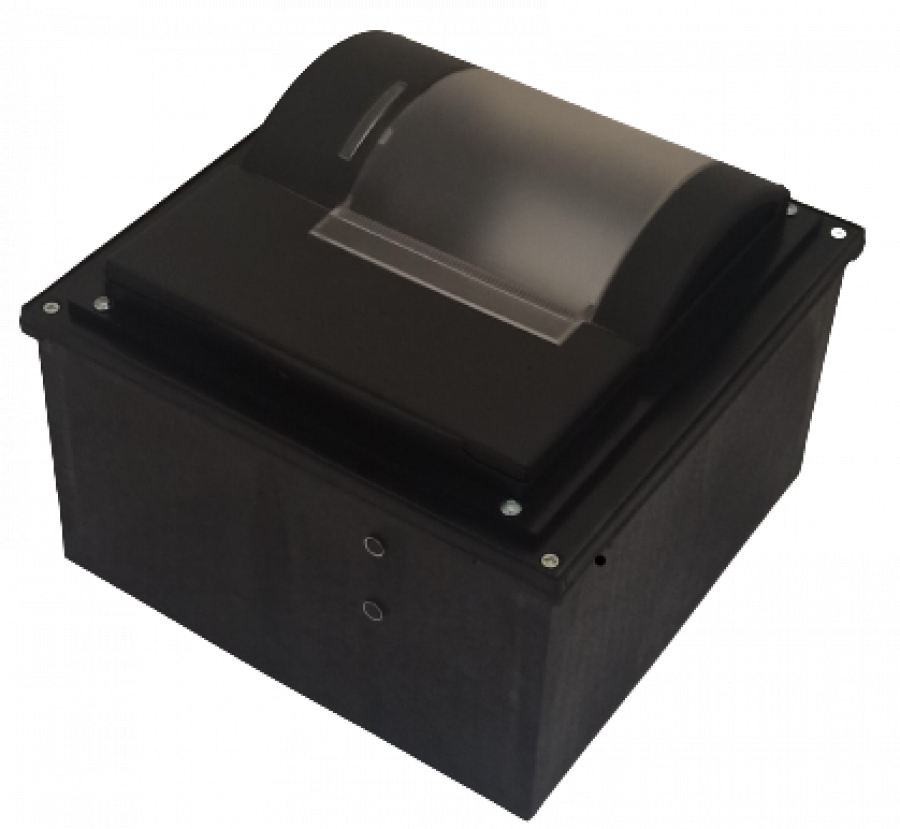

N.B. : L'imprimante MCS-456x est basée sur une imprimante de la gamme MRSI-456x équipée de la fonction comptage.
Vous pouvez consulter ici la description complète de l'imprimante MRSI
